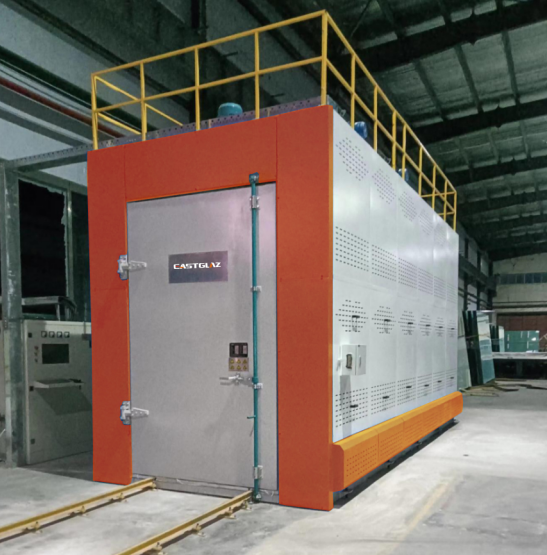

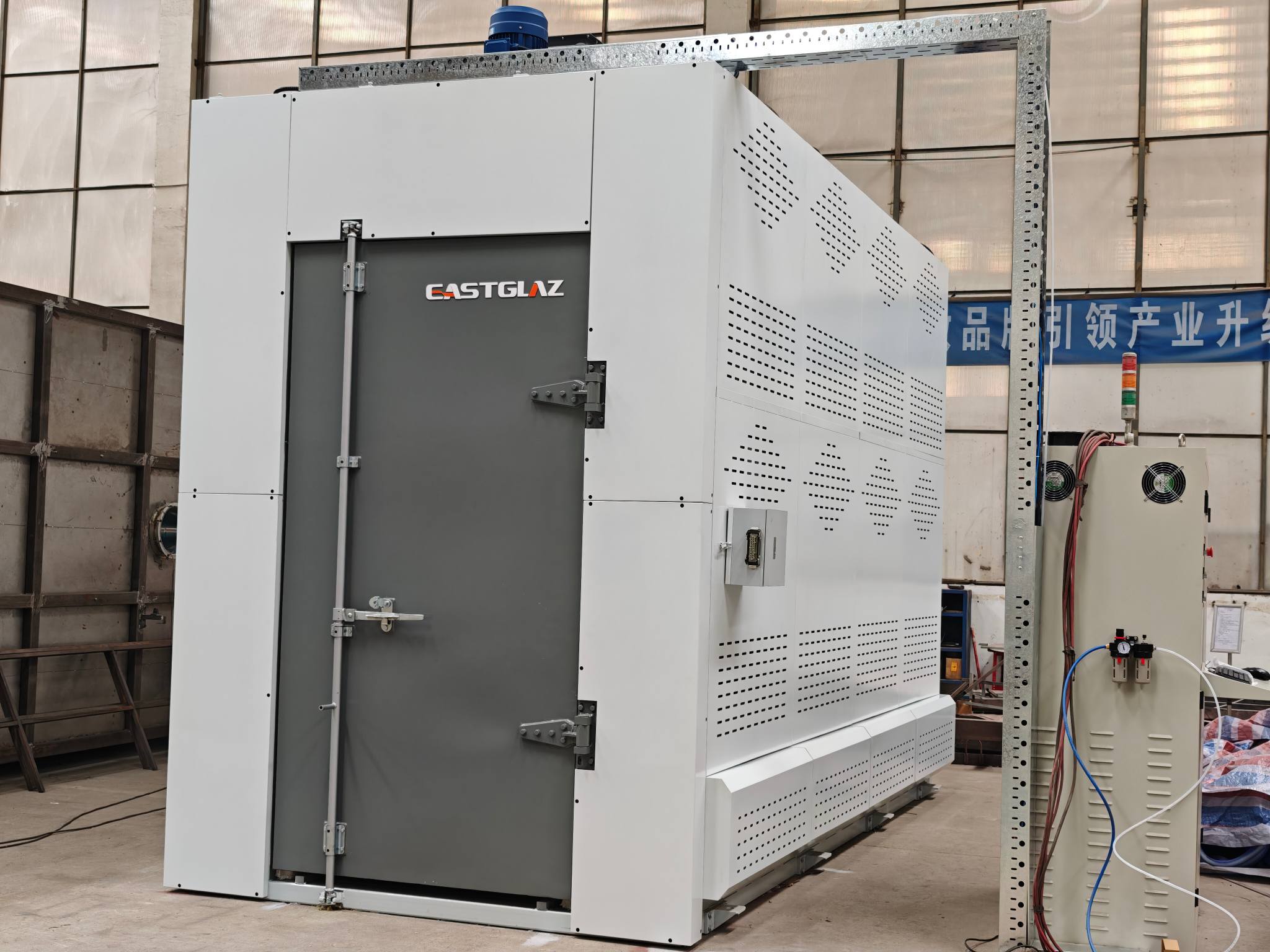

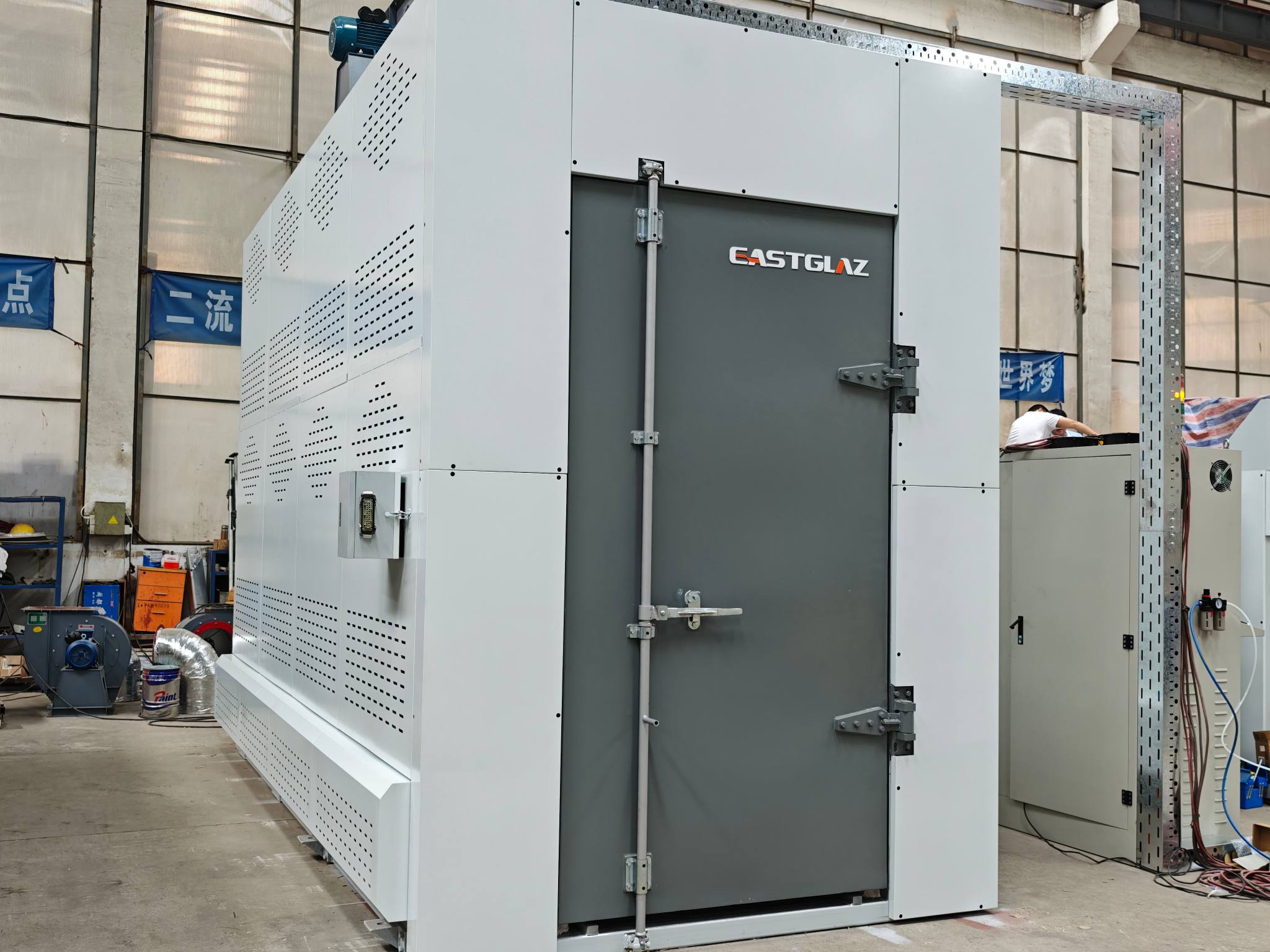

فرن نقع حراري من الزجاج المقسّى

إليكم المواصفات الفعلية وتكوين الفرن الزجاجي المتجانس المُقسّى. للاستفسار، يُرجى التواصل معنا في أي وقت.

1. المعيار الفني الرئيسي:

1.1هيكل الجهاز: الفرنواحدباب جانبي يكونقابلة للفتح، مجموعة واحدة من آلة التحميل مع عجلة لـ3.66مترقتحميل زجاج طويل.

1.2 مواصفات الجهاز:

 الأبعاد الخارجية للجهاز:ل4300×العرض2200×H3300 ملم

   الجهاز داخل الأبعاد:ل3995×العرض1200×H2650 ملم

تغطي مساحة:ل10000×عرض4000×H4300 ملم

1.3 مواصفات إنتاج الزجاج:

زجاج متجانس الحجم الأكبر:3660×2100 ملم

نطاق سمك الزجاج:4-19 ملم

1.4 أداء المنتج: EN14179-1:2005

1.5 إجمالي الطاقة:164.5 ألفوات (قوة التسخين) 144كيلوواط)

1.6 فولت: 3 كابينة 380في /60 هرتز

معلمات التكنولوجيا

1.الأبعاد الخارجية للجهاز: لتر4300×عرض 2200×ارتفاع3300 ملم

2.الأبعاد الداخلية للجهاز: لتر3995×العرض 1200×الارتفاع2650 ملم

3. الحد الأقصى لحجم الزجاج:3660*2100 ملم

4. سمك الزجاج: 4-19 مم

5. أعلى درجة حرارة:340 درجة مئوية

6. درجة حرارة العمل: 290 درجة مئوية ± 10 درجة مئوية

7. الطاقة الكلية:164.5كيلوواط

8.قوة التسخين:144كيلوواط

9.3 مجموعات من مراوح الحمل الحراري القسريق في الأعلى (5.5 كيلو وات/المجموعة)

10.1 مجموعة من مراوح التبريد (4 كيلو وات/المجموعة)، تستخدم نظام تبريد الماء البارد ونظام تبريد الهواء.

11.6 قطعة من باب الرياح الباردة، مفتوحةأو colse بواسطة اسطوانة الهواء.

12. جانب واحد مفتوح من الفرن.

13. 1 مجموعة من3.66 مترق ورقة طويلة، اللوحة السفلية ملحومة للزجاج المكسور.

14. المصدر: 0.5-0.7 ميجا باسكال

15. الوزن:7ت

16. القدرة الإنتاجية:5000 كجم/دائرة

معلمات العملية:

وفقًا لمعايير EN14179-1:2005، يمكنه تحقيق درجة الحرارة ودورة الرياح التالية عن طريق التحكم المنطقي بالكمبيوتر

●درجة حرارة التدفئة الطبيعية (أقل من 50درجه مئوية) للحد من متطلبات درجة الحرارة (290 درجة مئوية±10 درجة مئوية) 60 دقيقة - 120 دقيقة؛

●الحفاظ على الحد الأقصى لدرجة الحرارة (290 درجة مئوية)±10 درجة مئوية) 120 دقيقة - 480 دقيقة؛؛

●درجة الحرارة إلى درجة حرارة التبريد (70 درجة مئوية) 120 دقيقة - 480 دقيقة؛ يمكن تعديل أقصى درجة حرارة

●±10℃ فرن فارغ: أكبر فرق في درجة الحرارة:±10 درجات مئوية

●±10℃ درجة حرارة الفرن الكاملة: أكبر فرق في درجة الحرارة هو:±10℃；

●درجة حرارة ثابتة: درجة الحرارة العادية تصل إلى 320 درجة، ويمكن ضبطها بشكل عشوائي؛

●يمكن ضبط درجة الحرارة الثابتة ودرجة حرارة التنبيه المحددة بشكل عشوائي؛



قواعد وقت/درجة حرارة النقع الحراري

لتنفيذ أعمال قبول المعدات لتحقيق EN14179-1:2005. المتطلبات التالية للعملية والتحكم، على النحو التالي:

1، معيار المعايرة:

يجب أن يتبع النظام المتجانس الصورة 1. يجب أن يكون النظام قادرًا على تحقيق حمل 100٪ و 10٪.

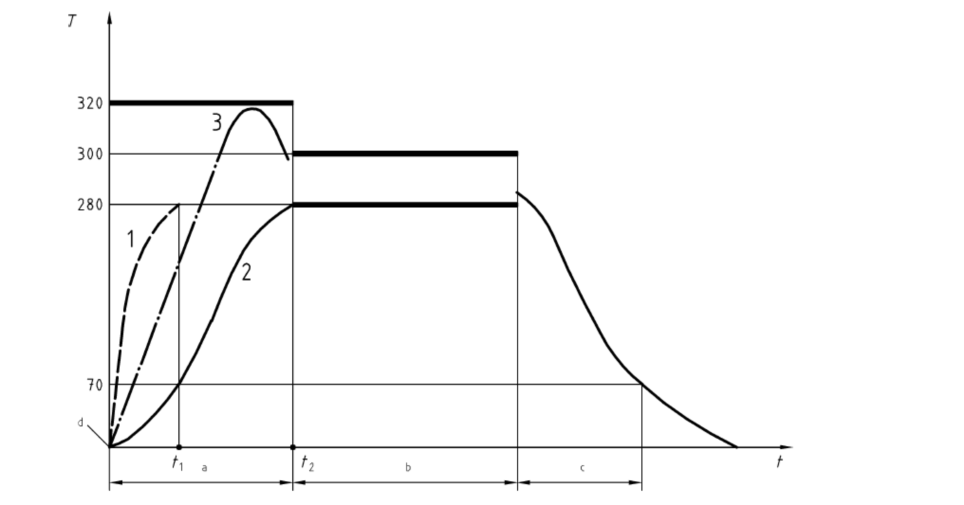

الصورة 1 قواعد الوقت/درجة الحرارة المتجانسة القياسية

ت أي باينت من درجة حرارة الزجاج.

t الوقت الساعة

t1 وقت أول قطعة من الزجاج إلى 280℃

t2 وقت آخر قطعة من الزجاج إلى 280℃

1 أول قطعة من الزجاج تصل درجة حرارتها إلى 280 درجة مئوية

2- آخر قطعة من الزجاج تصل درجة حرارتها إلى 280 درجة مئوية

3 درجة حرارة الزجاج

فترة تدفئة

ب فترة درجة حرارة ثابتة

ج- فترة التبريد

د درجة الحرارة المحيطة

ملاحظة 1: يعتمد الحمل الكامل على حجم الزجاج وسمكه وحجم الفرن. عادةً ما يكون سمك الزجاج ٦ مم أو ٨ مم، وتعتمد المسافة بين الزجاجين على موقع الزجاج ونوعه وشكله الداخلي.

ملاحظة 2:الحد الأدنى للمسافة هو 20 ملم.

2. جمع درجة الحرارة

يجب ألا يقل تجميع درجة الحرارة الثابتة للفرن الداخلي عن 6 نقاط ويجب أن يكون سطح الزجاج أكثر من 20 نقطة تجميع درجة الحرارة، وهذه بعض النقاط تحت معايير EN14179-1:2005 للتركيب والوضع والمعايرة.

ملاحظة 1: يمكن اختبار درجة حرارة الفرن وسطح الزجاج أثناء التحميل الكامل.

ملاحظة 2: يمكن التحكم بدرجة حرارة الفرن من خلال وحدة مراقبة مخرج الهواء. تُقاس درجة حرارة سطح الزجاج بواسطة ترموكوبل التلامس الجيد الساخن على سطح الزجاج.

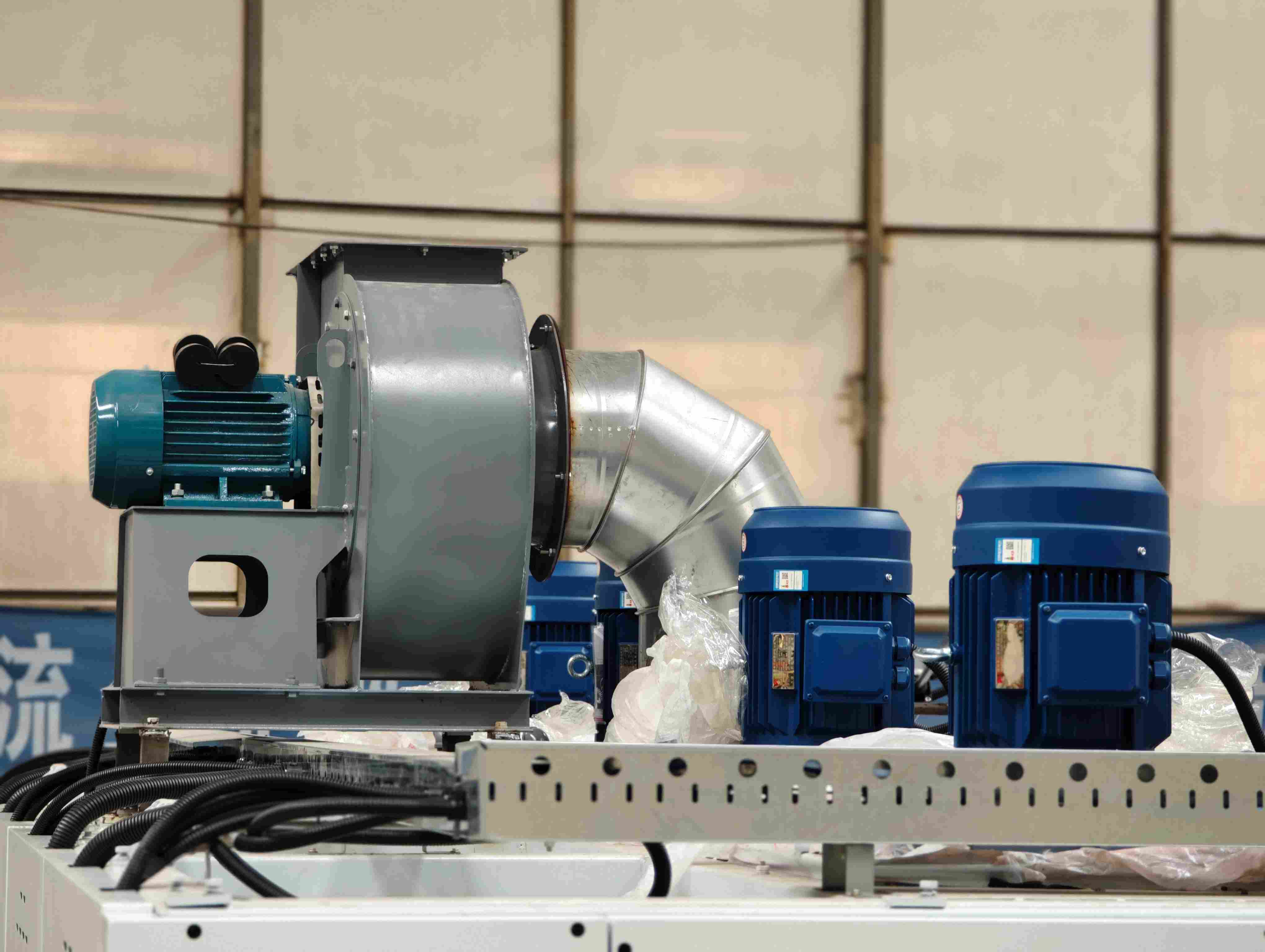

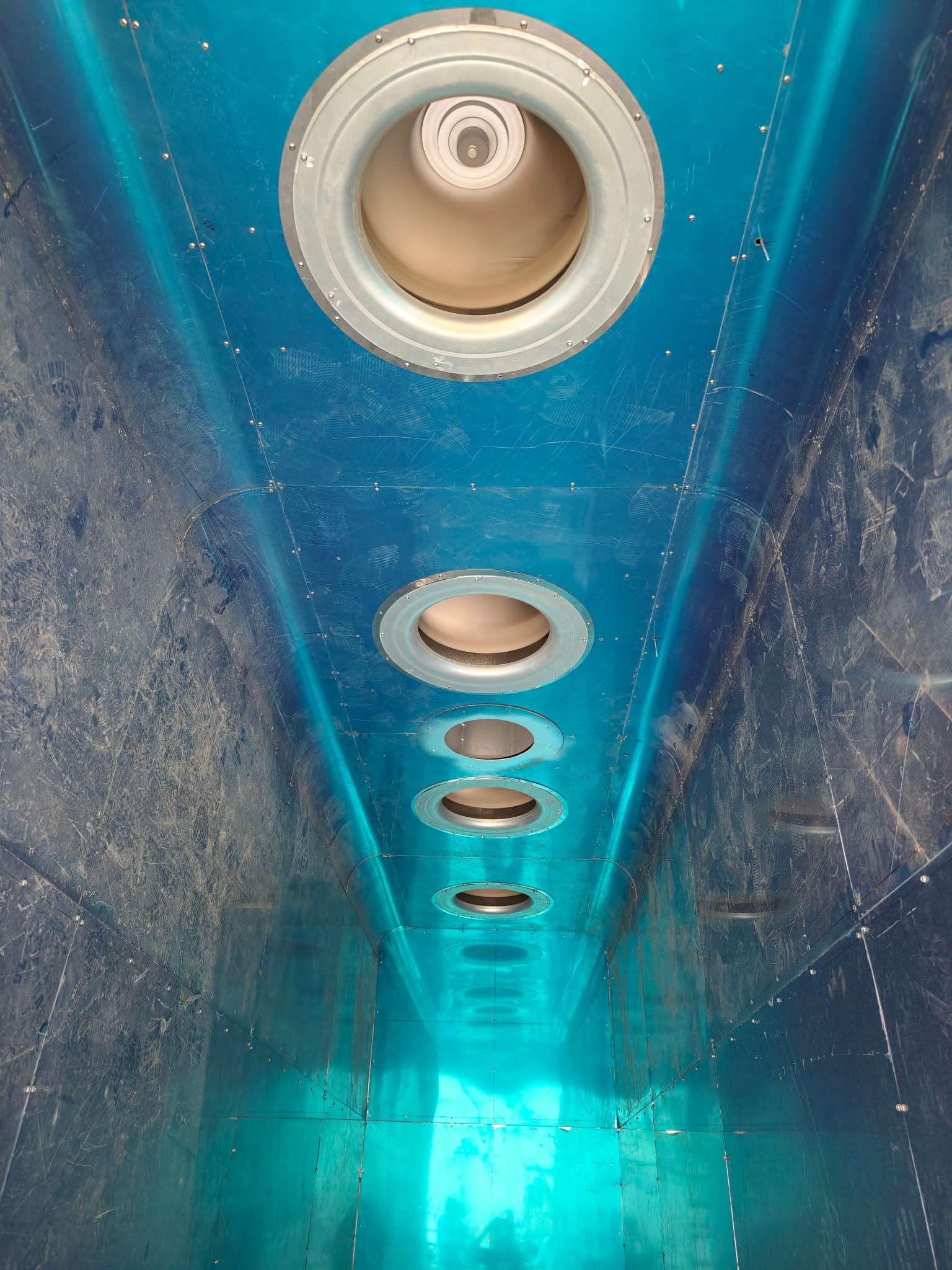

الحمل الحراري الفردي

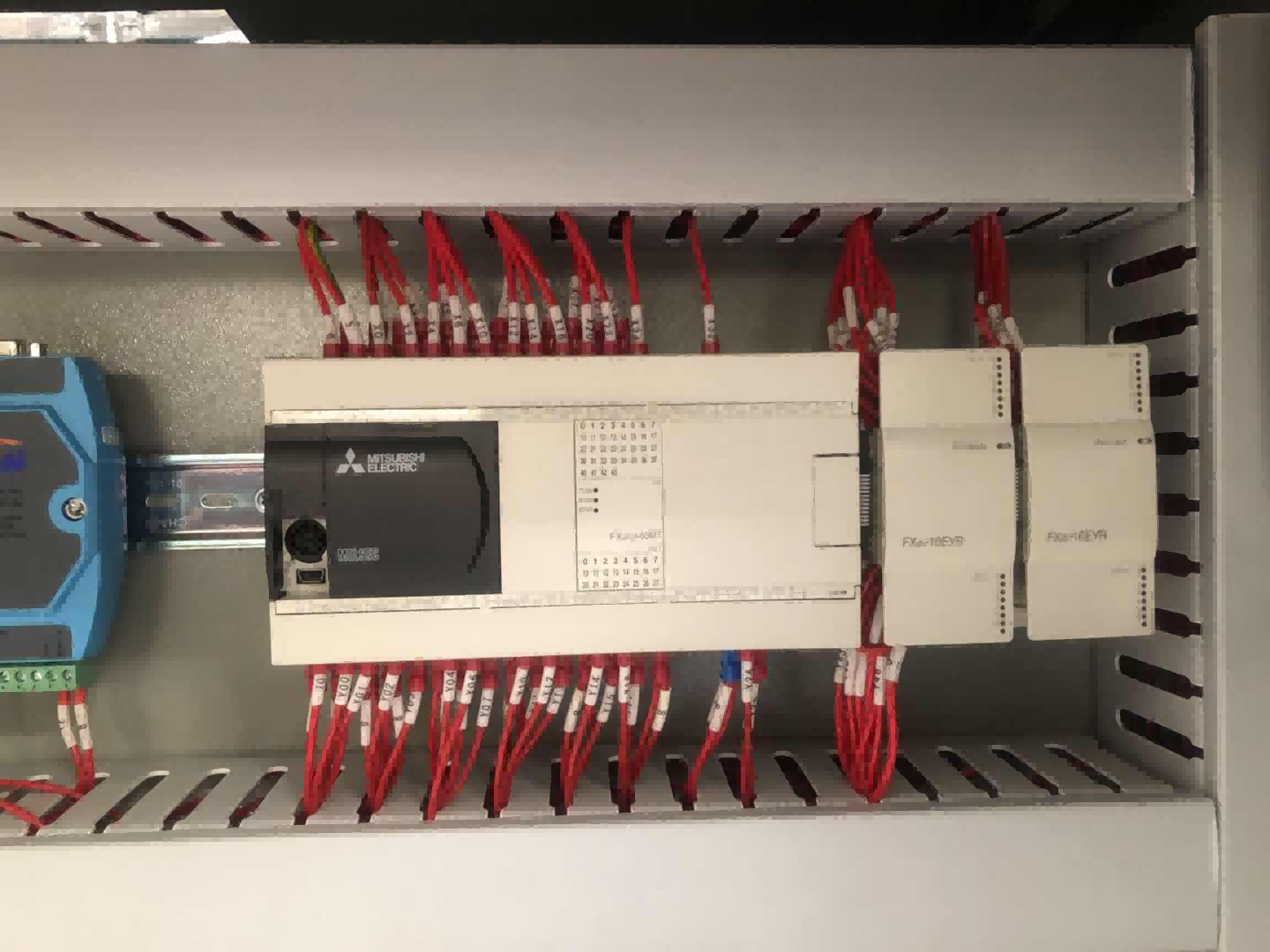

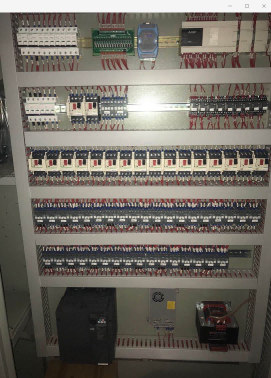

ميتسوبيشي بي ال سي

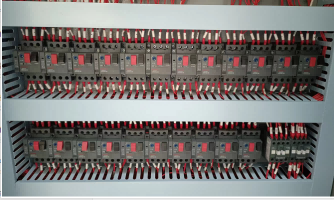

قاطع الدائرة





مفتاح حماية PLC



نظام حماية التدفئة

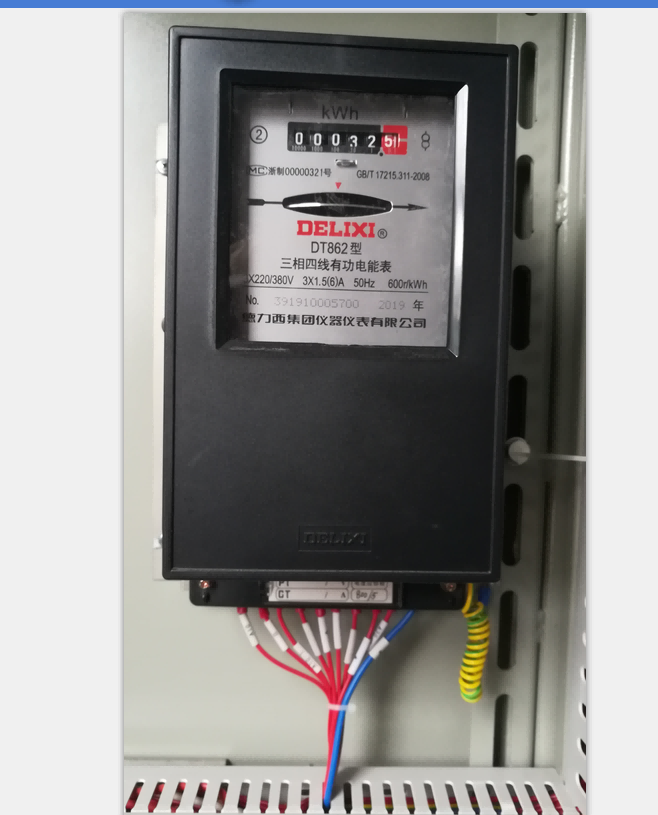

 مقياس التيار الكهربائي







فرن التجانس الزجاجي (الغمس الساخن)إل جيجي زي2100/3660قائمة التكوين الرئيسية
اسم	مواصفة	الكمية	ماركة
أنبوب فولاذي للفرن	60*80		المعيار الصيني
أنبوب باب الفرن	50*100		المعيار الصيني
أنابيب فولاذية لعربة تحميل الزجاج	80*80 40*40		المعيار الصيني
صفيحة الفرن الباردة			المعيار الصيني
صفيحة ساخنة للفرن			المعيار الصيني
الفرن الداخلي	لوحة من الفولاذ المقاوم للصدأ		المعيار الصيني
التصميمات الداخلية لقنوات الفرن	ورقة مجلفنة		المعيار الصيني
حارس اللكم خارج الفرن	طبق بارد		المعيار الصيني
محور دوران عربة تحميل الزجاج	قطر دائري 60 مم		المعيار الصيني
منفاخ الحمل الحراري	5.5كيلوواط	ثلاثةمجموعات	الصين
مروحة تبريد	4 كيلو واط	واحدتعيين	الصين
بلك		1 جهاز كمبيوتر	ميتسوبيشي
توسيع PLC		1 جهاز كمبيوتر	ميتسوبيشي
محول التردد		1 جهاز كمبيوتر	ميتسوبيشي
تتابع الحالة الصلبة		ثمانية عشرجهاز كمبيوتر شخصى	ذهب
الصمامات		ثمانية عشرجهاز كمبيوتر شخصى	MRO
حاسوب		1 جهاز كمبيوتر	أدفانتيك
شاشة		1 جهاز كمبيوتر	ديل
الأجهزة الكهربائية			شنايدر+ديليكسي

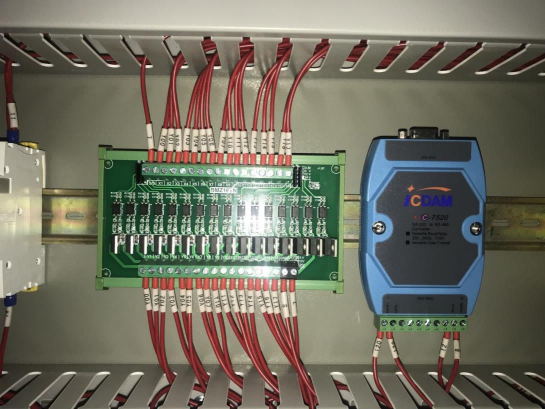

وحدة اكتساب درجة الحرارة		أربعةجهاز كمبيوتر شخصى	بكين
برامج التحكم في درجة الحرارة		1 تعيين	بكين كينغفيو
برامج التحكم			الصين
أنبوب التدفئة		36جهاز كمبيوتر شخصى	الصين
صمام الملف اللولبي			إيرتاك
مسار	1210# فولاذ السكك الحديدية		الصين
فاصل زجاجي	عرض الزجاج المعزول10 ملم	100 قطعة	الصين



قائمة الحزمة

رقم سري	رقم الجيل	اسم المنتج	كمية	ملاحظة
1		الأدوات/ صندوق الأدوات	1
2	8×10، 12×14، 17×19، 22×24	مفتاح مفتوح الطرف/ مفتاح مفتوح النهاية	كل1/كل1
3	س=6،8،10	مفتاح سداسي/ مفتاح مفتوح النهاية	كل1/كل 1	م8،م10،م12
4	17×19، 22×24	وجع مربع/ مفتاح زهرة البرقوق	كل1/كل1
5		وجع قابل للتعديل / مفتاح ربط 12 بوصة	1
6		مفك براغي فيليبس/ مفتاح المقبس	1
7		مفك مشقوق/ مفك براغي متقاطع	1
8		مقص	1
10		كماشة حلقة التثبيت(轴卡)/ Card spring clamps (axis card)	1
11		صمام الملف اللولبي/ صمام كهرومغناطيسي	2
12		مفتاح ربط على شكل حرف T M8	1
13		قماش سلك فولاذي عالي الحرارة 5 مم/قماش سلك حراري	5m
14		قائمة التعبئة/قائمة التعبئة	1 حصة
15		الحرارية/الثرموكوبل	6فردي	مباراة2
16		خط درجة حرارة عالية/خط درجة الحرارة العالية	5m
17		تتابع الحالة الصلبة/قاطع الدائرة	2
18		موصل التيار المتردد/ملامس التيار المتردد	2
19		فتيل/ فتيل	2	مينغ رونغ
20		سلك حراري محمي معدني /سلك الحرارة المعدني للشاشة (موصل التعويض)	5 لفات	مباراة1 مجلد
21		أنبوب التدفئة/ أنبوب التدفئة	2يجرد
22		فاصل زجاجي/أنبوب فاصل زجاجي	100تعيين/ جهاز كمبيوتر شخصى
